| PIN: | 35 Pin | Seri: | Ampseal |
|---|---|---|---|
| Dişi Parça No.: | 1-776164-1 | Erkek Parça No.: | 1-776231-1 |
| Malzeme: | PBT | Sıcaklık Aralığı: | -40°C~+125°C |
| Vurgulamak: | 35-Pin Otomotiv ECU Konnektörü,1-776164-1 Otomotiv ECU Konnektörü,AMP Otomotiv ECU Konnektörü |
||

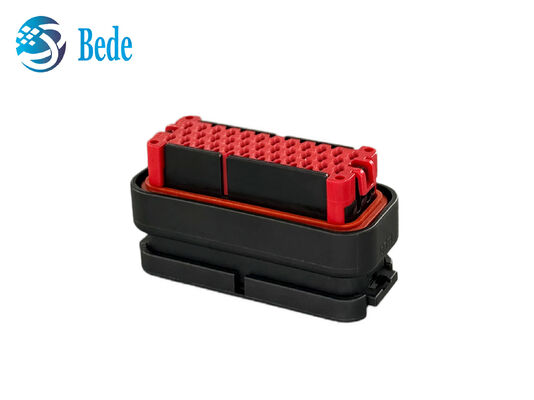

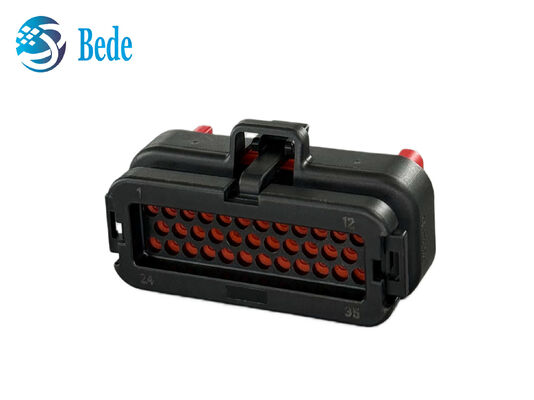

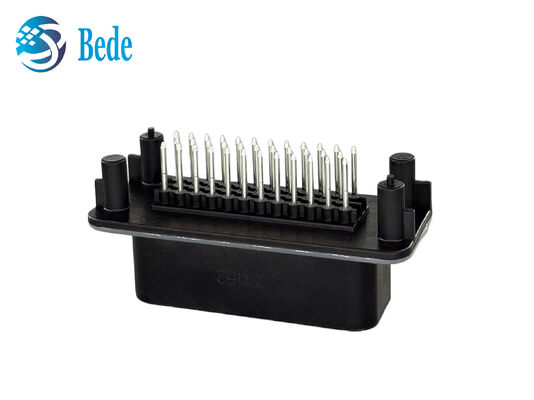

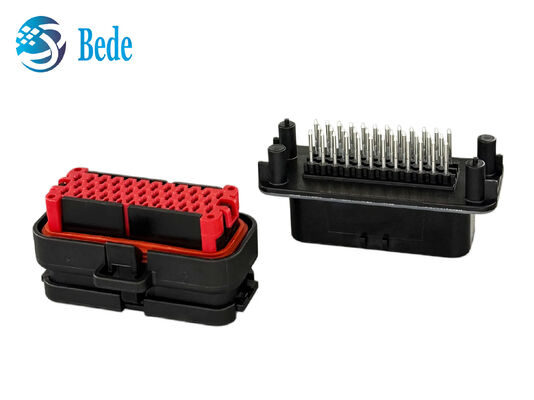

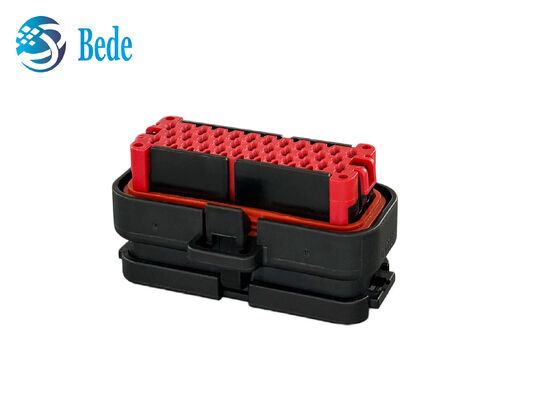

Kompakt çok konumlu bir bağlantı gerektiren projeler için 776164-1 ve 776231-1 çifti pratik bir kablo-kart çözümü sunar. Her iki parça da AMPSEAL konnektör ailesinin bir parçasıdır ve 35 konumlu 4 mm merkez hattı kullanır. 776164-1 kablo tarafında çalışırken, 776231-1 dikey bir PCB başlığıdır ve kablo ile devre kartı arasında eşleşen bir bağlantı oluşturur.
Mühürlü bir muhafaza tasarımı, nem, toz veya dış koşulların sorun olabileceği ekipmanlarda bağlantıyı korumaya yardımcı olur. Siyah muhafaza, doğru eşleşmeyi ve kararlı montajı desteklemek için net bir anahtarlama yapısına ve kilitleme tasarımına sahiptir. 3 sıralı düzen, çok fazla yer kaplamadan birçok bağlantı noktası sağlar.
Bu ürün, 776164-1 ve 776231-1 spesifikasyonlarına dayalı alternatif bir konnektör çözümü arayan müşteriler için uygundur. Numune testleri, küçük siparişler ve daha büyük üretim projeleri için tedarik edilebilir.
| Parça No. | 776164-1 / 776231-1 | Seri | AMPSEAL |
| Konumlar | 35 | Sıralar | 3 |
| Kontak Tipi | Soket / Pin | Bağlantı | Kablo-Kart |
| Merkez Hattı | 4 mm | Mühürleme | Mühürlenebilir |
35 Konumlu Düzen
3 sıraya yerleştirilmiş 35 kontak ile konnektör, net ve kompakt bir kontak düzeni sağlar. 4 mm merkez hattı terminalleri eşit aralıklarla tutar.
Net Anahtarlama Yapısı
Anahtarlı muhafaza detayları, doğru eşleşme yönünü belirlemeye yardımcı olur ve yanlış montaj olasılığını azaltır.
Güvenli Kilitleme Tasarımı
Dahili bir kilitleme yapısı, eşleştikten sonra konnektör parçalarını bir arada tutmaya yardımcı olur ve kararlı bir bağlantıyı destekler.
Farklı Kontak Tasarımları
776164-1 üzerinde soket kontaklar kullanılırken, 776231-1 pin kontakları kullanır. Eşleşen kontak tasarımları, tam konnektör çiftini oluşturur.
Soket ve Pin Kontak Tasarımı
776164-1 soket kontakları kullanırken, 776231-1 pin kontakları kullanır. İki tasarım, kablo ve PCB bağlantısı için eşleşen bir bağlantı sistemi oluşturur.
Kamyon ve Otobüs Ekipmanları
Kamyon ve otobüslerdeki elektrik sistemleri, kompakt bir düzende birden fazla güç veya sinyal hattının bağlanması gereken yerlerde bu konnektör çiftini kullanabilir.
İnşaat Makineleri
Ekskavatörler, yükleyiciler, kazıcılar ve diğer ağır ekipmanların içinde, kontrol kutularına ve ilgili elektrik sistemlerine uyar.
Endüstriyel Kontrol Ekipmanları
Kontrol panelleri, kontrol modülleri ve endüstriyel ekipmanlar içinde, 35 konumlu tasarım güç ve sinyal bağlantılarını destekler.
Tarım Makineleri
Traktörler, çiftlik makineleri, forkliftler ve elektronik kontrol ünitelerine sahip diğer ekipmanlar, bu konnektör çiftini kablolama sistemlerine dahil edebilir.
776164-1 ve 776231-1 ne için kullanılır?
C: Kablo-kart ve kablo-cihaz bağlantıları için eşleşen bir konnektör çifti oluştururlar. 776164-1 kablo tarafı muhafazası iken, 776231-1 dikey PCB başlığıdır.
Konnektör muhafazası hangi malzemeden yapılmıştır?
C: Muhafaza PBT'den yapılmıştır ve siyah olarak tedarik edilir.
776164-1 ve 776231-1'i ayrı ayrı sipariş edebilir miyim?
C: Evet. İki model ayrı ayrı sipariş edilebilir. Lütfen mevcut miktarlar ve sipariş detayları için bizimle iletişime geçin.
Daha büyük bir siparişten önce numune sipariş edilebilir mi?
C: Evet. Daha büyük bir üretim siparişinden önce ürün kontrolü ve montaj testleri için numuneler ayarlanabilir.
Üretim sırasında ürün kalitesini nasıl kontrol ediyorsunuz?
C: Ürünü üretimin farklı aşamalarında kontrol ediyoruz. Ana noktalar ürün boyutu, şekli, malzemesi, görünümü ve parça detaylarını içerir.
