2822638-1 174663-2 12-Pin Su Geçirmez Otomotiv Konnektör Muhafazası Fiş ve Soket

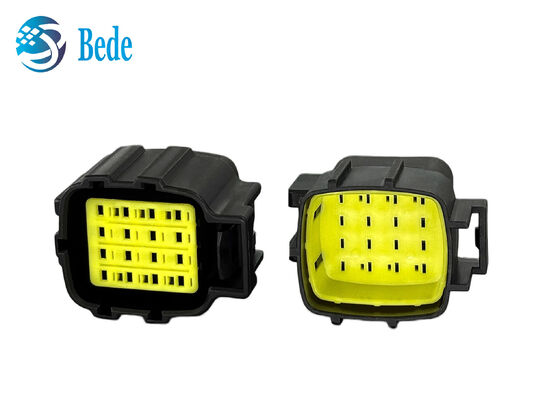

Büyük resim : 2822638-1 174663-2 12-Pin Su Geçirmez Otomotiv Konnektör Muhafazası Fiş ve Soket

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	BEDE
Sertifika:	RoHS
Model numarası:	2822638-1 / 174663-2

Ödeme & teslimat koşulları:

Min sipariş miktarı:	500
Fiyat:	Pazarlık edilebilir
Teslim süresi:	miktarlara dayalı
Ödeme koşulları:	T/T, Western Union
Yetenek temini:	günde 3000 adet

İletişim

Detaylı ürün tanımı

Seri:	070 ECONOSEAL MARK-2	Pozisyon sayısı:	12
Satır sayısı:	2	Muhafaza malzemesi:	PBT
Sıcaklık Aralığı:	-30°C ~ +105°C	Alev Geciktirme:	UL 94 V-2
bağlayıcı şekli:	Dikdörtgen
Vurgulamak:	12 pinli otomotiv konnektör fişi , TE Connectivity AMP uyumlu konnektör , garantili otomotiv konnektör soketi

12 Pin Otomotiv Konnektör Fiş ve Soket, TE Connectivity AMP ile Uyumlu

Ürün Genel Bakışı

2822638-1 ve 174663-2, TE Connectivity Econoseal J Mark II / 070 Serisi'nden eşleşen 12 konumlu kablodan kabloya otomotiv konnektör gövdeleridir. Otomotiv kablolama sistemleri için tasarlanan bu konnektör kombinasyonu, birden fazla devreyi kompakt bir gövdede organize etmek ve bağlamak için pratik bir yol sunar.

2822638-1 dişi terminaller için tasarlanmıştır, 174663-2 ise erkek terminaller için tasarlanmıştır. Her iki gövde de 4,8 mm merkez hattı kullanır ve 1,8 mm kontakları destekler, iki sıralı, 12 konumlu bir yapılandırmadır. Gövdeler PBT malzemeden yapılmıştır ve -30°C ila +105°C çalışma sıcaklığı aralığına sahiptir, bu da onları çok çeşitli otomotiv elektrik uygulamaları için uygun hale getirir.

Eşleşen arayüzleri ve kablodan kabloya tasarımları ile bu konnektör gövdeleri, otomotiv kablo demetleri, araç elektrik sistemleri ve kararlı çoklu devre bağlantısının gerekli olduğu diğer ekipman kablolama uygulamaları için kullanılabilir.

Özellikler

Parça Numarası	2822638-1 / 174663-2	Konnektör Tipi	Kablodan Kabloya Otomotiv Konnektör
Konumlar	12	Sıralar	2
Kontak Boyutu	1.8 mm	Çalışma Sıcaklığı	-30°C ila +105°C
2822638-1	Dişi Terminal Gövdesi, Sızdırmaz	174663-2	Erkek Terminal Gövdesi, Sızdırmaz Değil

Ürün Özellikleri

12 Konumlu, İki Sıralı Düzen: Kompakt iki sıralı bir gövdede 12 kontak konumu sağlar, organize çoklu devre kablolamasını destekler.
Eşleşme Polarizasyonu: Anahtarlı bir gövde yapısı, konnektörün doğru eşleşme yönüne yönlendirilmesine yardımcı olur ve yanlış montaj riskini azaltır.
Kablodan Kabloya Yapılandırma: Doğrudan kablodan kabloya bağlantıları destekler, bu da onu otomotiv demetleri ve hat içi elektrik kablolaması için uygun hale getirir.
Kompakt 4,8 mm Adım: 4,8 mm merkez hattı, bağlantı yoğunluğu ve gövde boyutu arasında dengeli bir düzen sağlar.
Geniş Çalışma Sıcaklığı Aralığı: -30°C ila +105°C arasında çalışmak üzere belirtilmiştir, geniş bir otomotiv çalışma koşulları yelpazesinde kullanmayı destekler.

Uygulamalar

Otomotiv Kablo Demetleri
Otomotiv Sensör Sistemleri
Motosiklet Elektrik Sistemleri
Araç Aydınlatma Sistemleri
Endüstriyel Ekipman Kablolaması

Kurulum / Montaj Kılavuzu

Adım 1 — Kabloyu Hazırlayın
Seçilen terminal özelliklerine göre kabloyu hazırlayın.
Adım 2 — Terminali Sıkın
Önerilen sıkma yöntemiyle uygun terminali kabloya takın.
Adım 3 — Terminali Takın
Terminali, istenen konuma ulaşana kadar ilgili konnektör gövdesine takın.
Adım 4 — Bağlantıyı Kontrol Edin

Terminal tutturmasını ve doğru konumlandırmayı doğrulayın.
Adım 5 — Konnektörleri Eşleştirin

Polarize edilmiş gövdeleri hizalayın ve eşleşen yarımları bağlayın.

2822638-1 ve 174663-2 arasındaki ilişki nedir?
C:2822638-1 ve 174663-2, kablodan kabloya uygulamalar için tasarlanmış eşleşen 12 konumlu konnektör gövdeleridir. Karşılıklı bir eşleşme bağlantısı oluşturmak için tamamlayıcı terminal türlerini kullanırlar.
Bunlar orijinal TE Connectivity konnektörleri mi?
C:Bu ürünler, ilgili TE Connectivity spesifikasyonları için uyumlu yedek bileşenler olarak sunulmaktadır. Orijinal TE Connectivity ürünleri olarak temsil edilmezler.
Toplu siparişlerden önce numune sağlayabilir misiniz?
C:Evet. Müşteriler, daha büyük bir sipariş vermeden önce boyutları, eşleşme uyumluluğunu, terminal uyumunu ve genel ürün performansını doğrulamak için numuneler ayarlanabilir.
Eşleşen konnektörü ayrı olarak satın alabilir miyim?

C:Evet. 2822638-1 ve 174663-2, satın alma gereksinimlerinize bağlı olarak bireysel eşleşen bileşenler olarak tedarik edilebilir.
Bu konnektörün uygulamam için uygun olup olmadığını nasıl teyit edebilirim?
C:Lütfen orijinal parça numaranızı, konnektör fotoğraflarınızı, terminal bilgilerinizi veya uygulama gereksinimlerinizi sağlayın. Ekibimiz, sipariş vermeden önce anahtar spesifikasyonları ve eşleşme yapılandırmasını karşılaştırmanıza yardımcı olabilir.

Özelleştirme ve OEM Hizmeti

Ürün spesifikasyonları, ambalajlama, etiketleme ve diğer proje bazlı gereksinimler dahil olmak üzere otomotiv konnektör bileşenleri için OEM ve özel gereksinimleri destekliyoruz. Uygulamanızı ve satın alma gereksinimlerinizi görüşmek için ekibimizle iletişime geçin.
