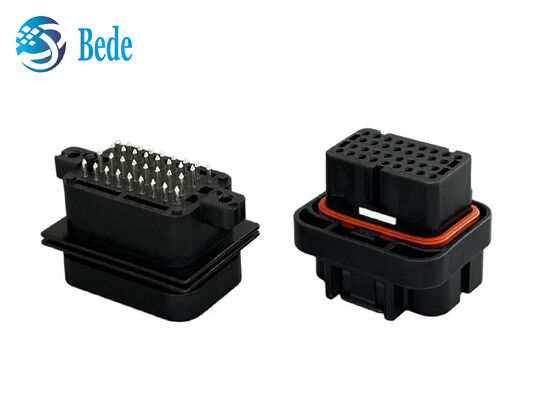

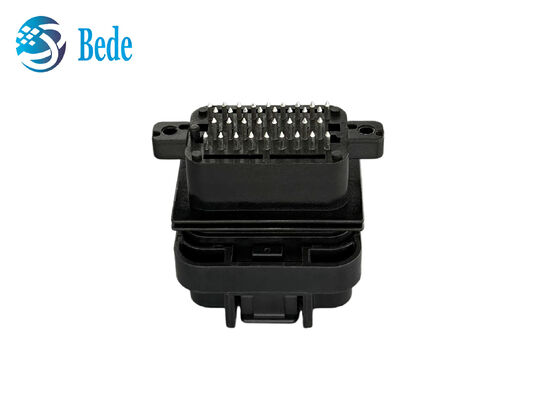

34 Pin Otomobil ECU Bağlayıcısı Su geçirmez fiş ve soket TE 4-1437290-0 ve 2-6447232-3 ile uyumlu

Açıklama

Bu 34 pinli otomotiv ECU bağlantısı, araç elektronik kontrol sistemlerinde istikrarlı elektrik bağlantıları için tasarlanmıştır.koruma ve bağlantı istikrarının önemli olduğu otomotiv uygulamaları için kompakt 34 pozisyonlu bir düzen ve mühürlü bir yapıya sahiptirBağlantı koruması otomotiv sınıfı mühendislik plastikten yapılırken, mühürleme sistemi bağlantı alanını su, toz ve diğer dış kirleticilerden korumaya yardımcı olur.Su geçirmez tasarımı, titreşim gibi yaygın otomobil koşullarında istikrarlı bir performans sağlamakta yardımcı olur.Bağlantı seti, kablo tarafı ve PCB tarafı uygulamaları için çiftleme bileşenlerini içerir, güvenli mekanik bağlantı ve güvenilir elektrik bağlantısı sağlar.TE 4-1437290-0 ve 2-6447232-3'e uyumlu bir alternatif olarak tasarlanmıştır., bu konektör otomotiv kabloları, ECU modülleri, sensörler, aydınlatma sistemleri ve diğer elektronik kontrol ekipmanları için uygundur.

Özellikler

Ürün Özellikleri

• Otomobil sınıfı mühendislik plastikinden yapılmış, mühürlü bir konut yapısı ile araç elektronik sistemleri için pratik bir çözüm sağlıyor.

• Sızdırma yapısı, suyun, tozun ve diğer kirleticilerin girmesini azaltmaya yardımcı olur ve konektörü ıslak ve açık otomobil ortamları için uygun hale getirir.

• 34 pozisyonlu, 4 sıralı konfigürasyon, kompakt bir bağlantı gövdesinde birden fazla bağlantı noktası sağlar ve ECU ve diğer elektronik kontrol sistemlerinin kablolama gereksinimlerini karşılamaya yardımcı olur.

• Anahtarlı yapı ve entegre kilitleme özelliği, doğru çiftleşmeyi yönlendirmeye ve aracın çalışması sırasında bağlantıyı güvenli bir şekilde tutmaya yardımcı olur.

• TE 4-1437290-0 ve 2-6447232-3'e uyumlu bir alternatif olarak tasarlanmıştır ve uyumlu otomobil bağlantı takımlarını değiştirmek veya geliştirmek için pratik bir seçenek sunar.

• Kablo tarafı konektörü standart krimpleme işlemlerini desteklerken, PCB tarafı başlığı, verimli kablo bağlamını ve PCB montajını destekleyen delikli lehimleme için tasarlanmıştır.

Başvurular

• Otomobil kabloları
  Araç kabloları ve elektronik modüller arasında güvenli, mühürlü bir bağlantı gerektiren kablo bandı kümeleri için uygundur.

• Araç sensörleri
  Otomobil elektronik sistemlerinde istikrarlı sinyal iletimini destekleyen sensörleri ECU ve kontrol modülleriyle bağlamak için kullanılabilir.

• Vücut Kontrol Sistemleri
  Aydınlatma, kapı kontrolü, güç yönetimi ve çoklu pozisyon bağlantıları gerektiren diğer araç kontrol fonksiyonları gibi gövde elektronikleri için uygundur.

• Otomobil Işıklandırma Sistemleri
  Kontrol modülleri ve kablo bağlama arayüzleri de dahil olmak üzere araç aydınlatma takımlarındaki bağlantı noktaları için tasarlanmıştır.

• Endüstriyel ve Off-Road Araçları
  Kapalı tasarım, kamyonlarda, tarım makinelerinde, inşaat araçlarında ve diğer mobil ekipmanlarda kullanılan elektronik kontrol ekipmanları için de düşünülebilir.

1. Adım1Çeşitleri kontrol edin
   Montaj yapmadan önce bağlantı evini, PCB başlığını, terminalleri, kabloları, mühürleri ve mühürleme fişlerini kontrol edin.

2. Adım 2 - Kabloları hazırlayın
   Uygulama gereksinimlerine göre uygun terminal ve kabloyu seçin. İleticiye veya yalıtımlara zarar vermeden kabloyu dikkatlice çıkarın.Bir uygun crimping aracı kullanın teline güvenli bir şekilde terminal bağlamak için.

3. Adım 3 “Terminalleri yerleştir
   Bağlantı korumasının arkasından doğru boşluğa her bir kıvrılmış terminalı yerleştirin. Kilitleme özelliği etkinleşene kadar terminalı pozisyonuna itin.Terminal düzgün tutuldu kontrol etmek için hafifçe tel çekin.

4. Adım4: Sıfırlama bileşenlerini kontrol edin
   Kullanılmayan boşluklar için, mühürlenmiş yapının korunmasına yardımcı olmak ve su ve kirletici maddelerin girmesini azaltmak için uygun mühürleme fişleri takın.

5. Adım5 PCB başlığını yükle
   PCB başlığını PCB düzenine göre dikey olarak yerleştirin. Referans konektörü delikli lehimle sonlandırma yöntemini kullanır. Lehimlendikten sonra,uygun elektrik bağlantısı ve mekanik istikrarını doğrulamak için eklemleri kontrol edin.

6. Adım 6 Bağlantıları eşleştir
   Kablo kenarındaki bağlantının ve PCB başlığının anahtar özelliklerini eşleştirmeden önce, kilitleme mekanizması tamamen etkinleşene kadar iki parçayı eşit bir şekilde birbirine itin.Eğer parçalar doğru şekilde hizalandırılmamışsa bağlantıyı zorlamayın.

7. Adım7¡Son bir kontrol yapın
   Tamamlanmış montajı doğru terminal konumuna, güvenli kilitlenmesine, düzgün tel tutumuna ve görünür hasarına bakınız.Bağlantının araca veya elektronik modüle monte edilmeden önce tamamen oturmuş olduğunu doğrulayın..
   Toplantı Notları
   Toplu üretim için, krimp koşulları, lehim parametreleri,ve montaj prosedürleri gerçek malzemelere göre doğrulanmalıdır, ekipman ve kullanılan üretim süreci.

Sık Sorulan Sorular

1. 4-1437290-0 ve 2-6447232-3 eşleşen bir bağlantı çifti mi?

   Cevap:Evet. Bağlayıcı sisteminin tel tarafı ve PCB tarafı çiftleşme bileşenlerini temsil ediyorlar.

2. Toplu üretimden önce örnekler sağlayabilir misiniz?

   A:Evet. Daha büyük bir üretim siparişi vermeden önce boyut kontrolü, eşleşme testleri, montaj değerlendirmesi ve uygulama doğrulama için örnekler sağlanabilir.

3. Bu bağlantı için tipik teslim süresi nedir?

   Cevap: Önderi süresi sipariş miktarına, ürün yapılandırmasına ve üretim gereksinimlerine bağlıdır.Özel sipariş detaylarını inceledikten sonra tahmini teslimat programını onaylayacağız..

4. Bağlantı özelleştirilebilir mi?

   A: Bağlantı konfigürasyonu, konut tasarımı, terminal düzenlemesi, tel montajı ve ambalajlama dahil olmak üzere uygulama gereksinimlerinize göre özelleştirme seçeneklerini tartışabiliriz.

5. Bu konektörün uygulamama uygun olup olmadığını nasıl doğrulayabilirim?

   A:Lütfen gerekli iğne sayısını, çiftleşme bağlantısını veya referans parça numarasını, tel boyutunu, montaj yöntemini, çevresel koşulları ve uygulama detaylarını sağlayın.Ekibimiz sonra bağlantı yapılandırmasını ve uyumluluğunu kontrol edebilirsiniz.
