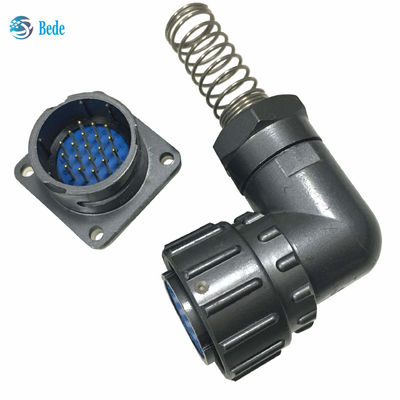

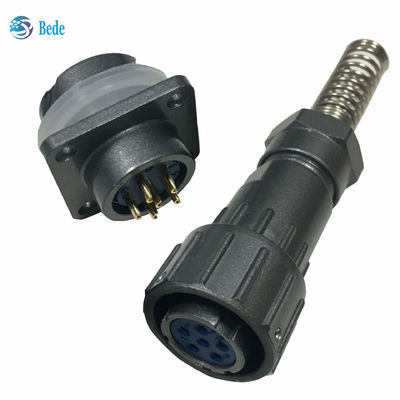

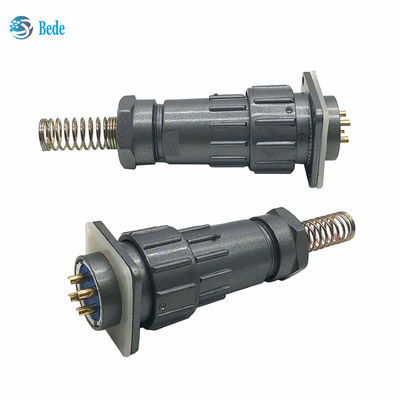

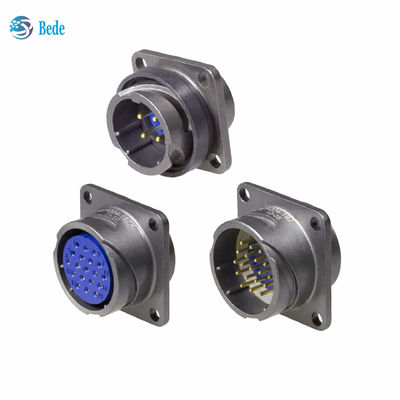

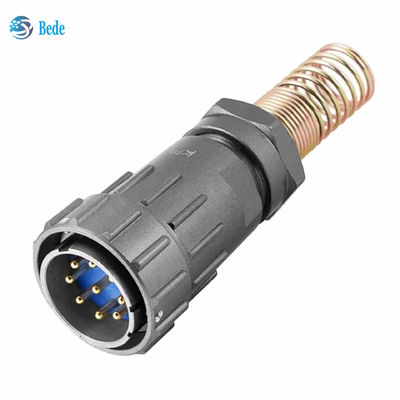

FQ 24 Serisi Su Geçirmez IP67 Dairesel Konnektörler 4 5 6 8 10 19 24 Pin
FQ konnektörlerinin kısa tanıtımı
FQ serisi su geçirmez dairesel elektrik konnektörleri, DZ4Q/RE008-84 standardına uygundur, yüksek güvenilirliğe sahip sincap kafesi tipi, gelişmiş yapı ve yüksek güvenilirlik benimser.
Düşük temas direnci, titreşim önleyici, şok önleyici, güçlü sızdırmazlık, fiş yuvası bağlantısı hızlı vb. özelliklere sahip ürünler, kullanımı basit, kullanımı kolay, çeşitli elektronik ekipmanlar arasındaki elektrik bağlantısında yaygın olarak kullanılır.
| Parça adı |
Malzemeler |
| Kontak pinleri |
Altın kaplama pirinç |
| Gövde |
Renkli boyalı Çinko Alaşımı |
| Tel Kafesi |
Paslanmaz Çelik Yay |
| Sızdırmazlık malzemeleri |
Silikon Kauçuk |
Pin Dağılımı ve Derecelendirme Akımı
FQ 24 serisi konnektörler 4,5,6,8,10,19 ve 26 pin olarak mevcuttur, akım değerlerini aşağıdaki şekle göre kontrol edebilirsiniz
FQ 24 Düz tel yaylı fişin boyutu
FQ 24 Kare Flanşlı Kablo Prizinin Boyutu ve Kesme çapı
FQ 24 Kare Flanşlı Kablo Prizinin Boyutu
FQ 24 Dik Açılı tel yaylı fişin boyutu
TEKNİK ÖZELLİKLER
Sıcaklık: -55°C ~ +105°C
Bağıl nem: 40°C'de 98± %3
Titreşim: 10-2000HZ, 150m/s2
Şok : 500m/s2
Atmosferik : 1 KPa
Direnç: 0.1MΩ Min.
Dayanıklılık: 500 döngü
FQ Konnektörleri Endüstriyel Dairesel Serisi
|
Maruz kalma
bir çap
|
Elektrik Akımı |
Gerilim(≤40HZ) |
Maruz kalma
direnç
|
| 0.8mm |
2A |
Kontak aralığı
≥3.5mm
|
Kontak aralığı
2.8mm
|
0.01Ω |
| 1.0mm |
3A |
0.005Ω |
| 1.5mm |
10A |
500V |
40V |
0.0025Ω |
| 2.5mm |
15A |
0.001Ω |
Nasıl sorgulanır ve satın alınır
Lütfen bize aşağıdaki resimde gösterildiği gibi kodu ve miktarı söyleyin, size en iyi fiyatı ve hizmetleri sunacağız.
