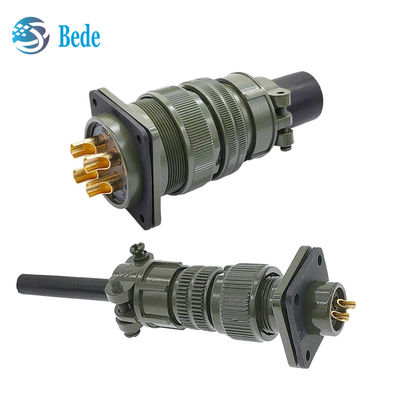

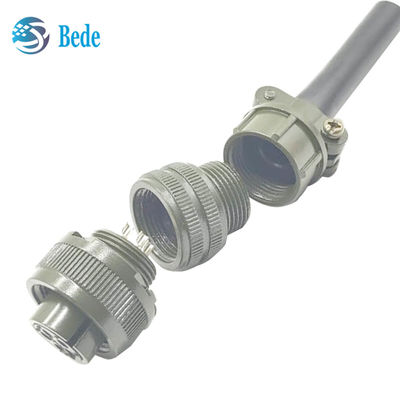

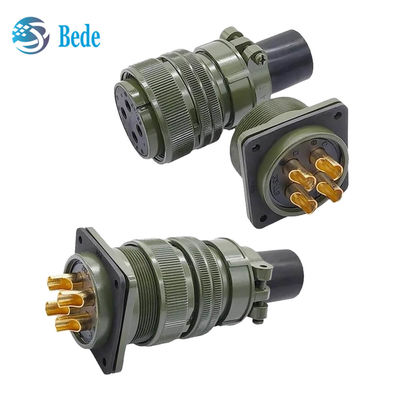

MIL-C-5015 Standard MS-3102 Kutulu Montaj Soketi Ağır Hizmet Tipi Dairesel Konnektörler

MIL-C-5015 Standart MS-3102 Kutu Montaj Kapısı Ağır Güçlü Dairesel Bağlantılar

MIL-C-5015 konektörü nedir?

Mil-C-5015 serisi konektörleri, ABD sert ortam konektörü Mil-C-5015 standardına (GJB600) uygun, yüksek dayanıklılıklı alüminyum alaşım kabuğu, sentetik kauçuk yalıtıcısı, iğneli bağlantı,Alternatif yerleştirme pozisyonu, kaynak ve krimpleme terminalleri,sade ve pratik tasarım, endüstriyel makinelerde ve ekipmanlarda, zorlu ortam bağlantılarında, savunma ekipmanlarında, gemilerde, otomotiv endüstrisinde yaygın olarak kullanılmaktadır,cihazlamaBEDE'nin bu seri konektörleri, Avrupa ve Amerika Birleşik Devletleri'ndeki benzer ürünleri, örneğin Amphenol 97 serisi gibi daha rekabetçi fiyatlarla değiştirebilir.

MIL-DTL-5015, dizaynında maksimum basitliği temsil eden ipliklü birleştirmeler ve tek anahtar / anahtar yolu kutuplaştırması özelliklerine sahiptir.Uygulamalar yüksek güvenilirlikteki yerüstü destek sistemlerini ve deniz gemilerindeki tesisleri kapsar.Amphenol Industrial Operations, farklı gereksinimleri karşılamak için beş sınıf bağlantı üretiyor.
Sınıf isimleri ve kısa açıklamaları aşağıda listelenmiştir:
Genel, çevresel olmayan uygulamalar için “Solid Shell”.
Basınçlı perdeler veya basınçlı bariyerlerde kullanılmak üzere; bunlarla eşleşen fişlerin türünden ve sınıfından bağımsız olarak hava sızıntısını sınırlar.
E/F “Dengine Dayanıklı, Gerginlik İndirimli” “konektörün nem, titreşim ve basınç ve sıcaklıkdaki hızlı değişikliklere maruz kaldığı uygulamalar için tasarlanmıştır.
R “ Hafif Ağırlık Çevre Direnci “ E ve F sınıflarından daha kısa uzunlukta ve daha hafif ağırlıkta olan MS-R, olumsuz koşullarda yüksek düzeyde güvenilirlik sunar:Yeni tasarım uygulamaları için önerilen.

Herhangi bir sorgu için, lütfen bize aşağıdaki resimde gösterildiği gibi gerekli ürün numarası ve miktarı bildirin ve size en iyi fiyat ve hizmeti sağlayacağız

5015 Bağlantı türü kodu ne anlama gelir?

MIL-C-5015-MS3100: Duvar montajı kare flensli kap

MIL-C-5015-MS3101: Kablo bağlantı fişi

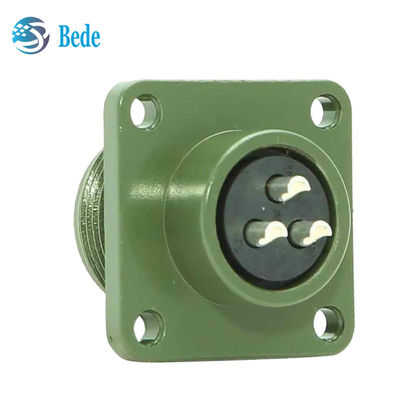

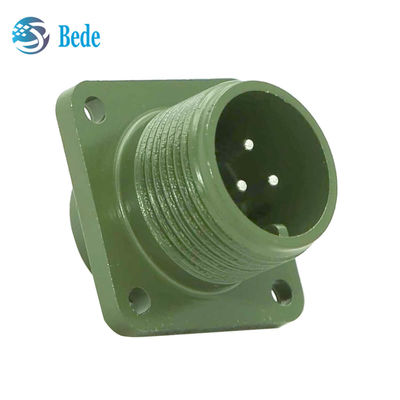

MIL-C-5015-MS3102: Kutu montajı kare flensli kabın

MIL-C-5015-MS3106: Düz fiş

MIL-C-5015-MS3108: 90° açılı fiş

BoyutuMIL-C-5015-3102A

MIL-C-5015 konektörünün yerleştirme düzenlemesi

Aşağıdaki resim, iğne ekleme yönünden, kabuk boyutu 20'nin ekleme düzenini / delik grubunun satır kod numarasını göstermektedir. Daha fazla bilgiye ihtiyacınız varsa lütfen bizimle iletişime geçin.
