Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Kabuk Taban Malzemesi: | Alüminyum alaşımı | Bağlantı yöntemi: | Dişli bağlantı/Düz ekleme |
|---|---|---|---|
| Konektörler: | Kablo fişi / Panel soketi | İletişim malzemesi:: | Gümüş kaplama / Altın kaplama |
| Yalıtım paneli: | Fiberglas / Bakalit | Yalıtım Direnci: | ≥1000mΩ |
| Kontak Direnci: | ≤ 5 mQ | Mekanik Ömür:: | 500 kez |
| Sıcaklık Aralığı: | -60- 200° | Çalışma Voltajı:: | 400 Volt |
| Çalışma Akımı:: | 5 - 40A | Pin kodu: | PC-4 / PC-7 / PC-10 / PC-19 / PC-32 / PC-50 |
| Vurgulamak: | Rus Standart MIL dairesel konektörler,Kuyruklu MIL dairesel bağlantılar,PC Serisi MIL bağlantı soketi |
||

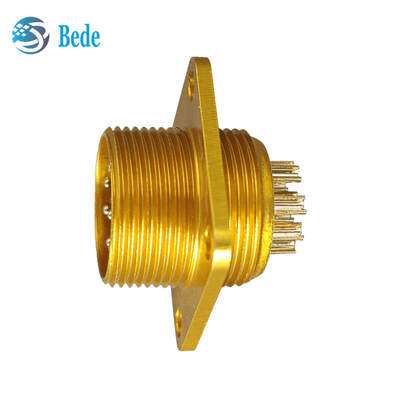

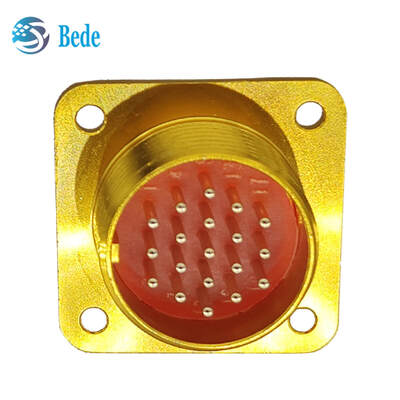

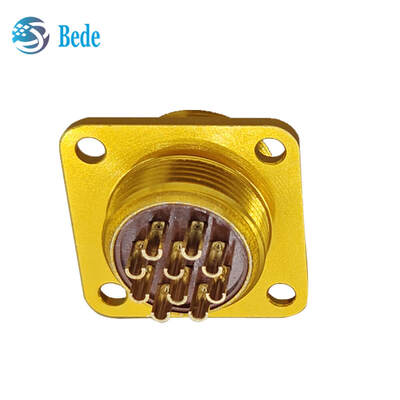

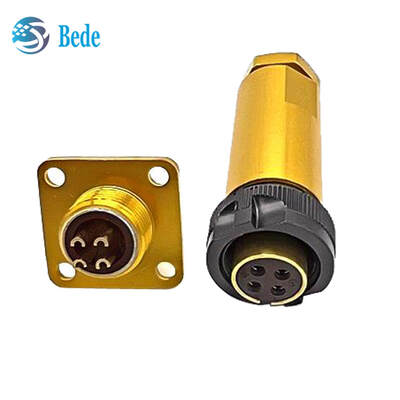

Rus Standart PC Serisi MIL Dairesel Bağlayıcılar Kablo Plug ve Soket
PC Serisi Bağlantısı nedir?
PC serisi, radyo ve elektrikli ekipmanlarda elektrik bağlantıları için kullanılır. Kablo fiş, ipli bir bağlantı fıstığı aracılığıyla cihazın prizine bağlanır.İki cihaz ayrıca ilgili cihazlara monte edilen fişler ve prizler aracılığıyla doğrudan bağlanabilir (batırılabilir)Kompakt, hafif bir alüminyum kabına sahiptir, güvenilir elektrik bağlantıları sağlar ve kullanımı kolaydır.Her biri kuyruk aksesuarlarıyla birlikte bulunan fişlerle ve soketlerle. Soketin pinleri ve fişinin jackları vardır. Şu anda 4 pin, 7 pin, 10 pin, 19 pin, 32 pin ve 50 pin de dahil olmak üzere çeşitli özelliklerde mevcuttur ve Rus PC-4 ile uyumludur.PC-7, PC-10, PC-19, PC-32, ve PC-50 bağlantıları.
Dongguan BEDE kalıp ve plastik ürünleri CO. Ltd. PC serisi konektörleri için renk özelleştirmeyi destekler. Şu anda mevcut renkler arasında standart altın, açık altın, zeytin yeşili, koyu siyah,ve gümüş.
![]()
PC Serisi BoyutuKuyruklu kablo fişi
| Çubuklar | D | d | L |
| PC4 | 8 | 6 | 36 |
|
PC7 |
10 | 8 | 38 |
| PC10 | 12 | 9 | 41 |
| PC19 | 15.5 | 11 | 43 |
| PC 32 | 19.5 | 13 | 45 |
| PC 50 | 24 | 16 | 48 |
PC serisinin boyutu Kuyruksuz soket
![]()
| Çubuklar | A | B | C | D & M | E | F | L | L1 | M |
| PC4 | 16.5 | 11.8 | 2.2 | M10X0.75 | 4.5 | 1.4 | 13 | 16 | M10X0.75 |
| PC7 | 18 | 13.2 | 2.2 | M12X0.75 | 4.5 | 1.4 | 13 | 16 | M12X0.75 |
| PC10 | 20 | 15 | 2.2 | M14X0.75 | 4.5 | 1.4 | 13 | 16 | M14X0.75 |
| PC19 | 24 | 18 | 2.2 | M18X1.0 | 4.5 | 1.4 | 13 | 16 | M18X1.0 |
| PC32 | 28 | 21.5 | 2.7 | M22X 1 / 0.75 | 4.5 | 1.8 | 13.3 | 16.3 | M22X 1 / 0.75 |
| PC50 | 32 | 26 | 3.2 | M27X 1 / 0.75 | 4.5 | 2.0 | 13 | 16.5 | M27X 1 / 0.75 |
PC konektörünün yerleştirme düzeni
![]()
Nasıl satın alınacak
Lütfen istediğiniz zaman bizimle iletişime geçmekten çekinmeyin. Doğru bir teklif için lütfen kodu ve miktarı bizimle paylaşın. Kodlama kuralları şunlardır:
![]()
