MIL-C-5015 Standart MS-3102 Kutu Montaj Kapısı Askeri Dairesel Bağlantılar

MIL-C-5015 Standard MS-3102 Kutu Montajlı Dişi Askeri Dairesel Konnektörler

MIL-C-5015 konnektörü nedir?

  Mil-C-5015 serisi konnektörler, yüksek mukavemetli alüminyum alaşımlı kabuk, sentetik kauçuk yalıtkan, dişli bağlantı, alternatif yerleştirme konumlandırması, kaynak ve kıvırma terminalleri, basit ve pratik tasarım ile ABD'nin zorlu çevre konnektörü Mil-C-5015 standardına (GJB600) uygundur ve endüstriyel makine ve ekipmanlarda, zorlu çevre konnektörlerinde, savunma ekipmanlarında, gemilerde, otomotiv endüstrisinde, enstrümantasyonda, servo motorlarda vb. yaygın olarak kullanılır. BEDE'den bu seri konnektörler, Amphenol 97 serisi gibi Avrupa ve Amerika Birleşik Devletleri'ndeki benzer ürünlerin yerini alabilir ve daha rekabetçi fiyatlara sahiptir.

   MIL-DTL-5015, tasarımda maksimum basitliği temsil eden dişli bağlantılara ve tek anahtar/anahtar yuvası polarizasyonuna sahiptir. Uygulamalar arasında askeri yer destek ekipmanları, mühimmat ve gemi içi kurulumlar bulunur. Amphenol Industrial Operations, farklı gereksinimleri karşılamak için beş sınıf konnektör üretmektedir.
   Sınıf tanımlamaları ve kısa açıklamaları aşağıda listelenmiştir:
A – Katı Kabuk – genel, çevresel olmayan uygulamalar için.
C – Basınçlı – basınçlı bölmelerde veya basınç bariyerlerinde kullanım için; eşleşen fişin türü ve sınıfından bağımsız olarak hava sızıntısını sınırlar.
E/F – Gerinim Gidericili Çevresel Dayanıklı – konnektörün neme, titreşime ve basınç ve sıcaklıktaki hızlı değişikliklere maruz kalacağı uygulamalar için tasarlanmıştır.
R – Hafif Çevresel Dayanıklı – E ve F sınıflarından daha kısa ve daha hafif olan MS-R, olumsuz koşullar altında yüksek derecede güvenilirlik sunar: yeni tasarım uygulamaları için önerilir.

    Herhangi bir sorunuz için, lütfen aşağıdaki şekilde gösterildiği gibi ürün numarasını ve gerekli miktarı bize bildirin, size en iyi fiyatı ve hizmeti sunacağız

5015 Konnektör tipi kodunun anlamı

MIL-C-5015-MS3100: Kare flanşlı Duvar montajlı Dişi

MIL-C-5015-MS3101: Kablo bağlantı Fişi

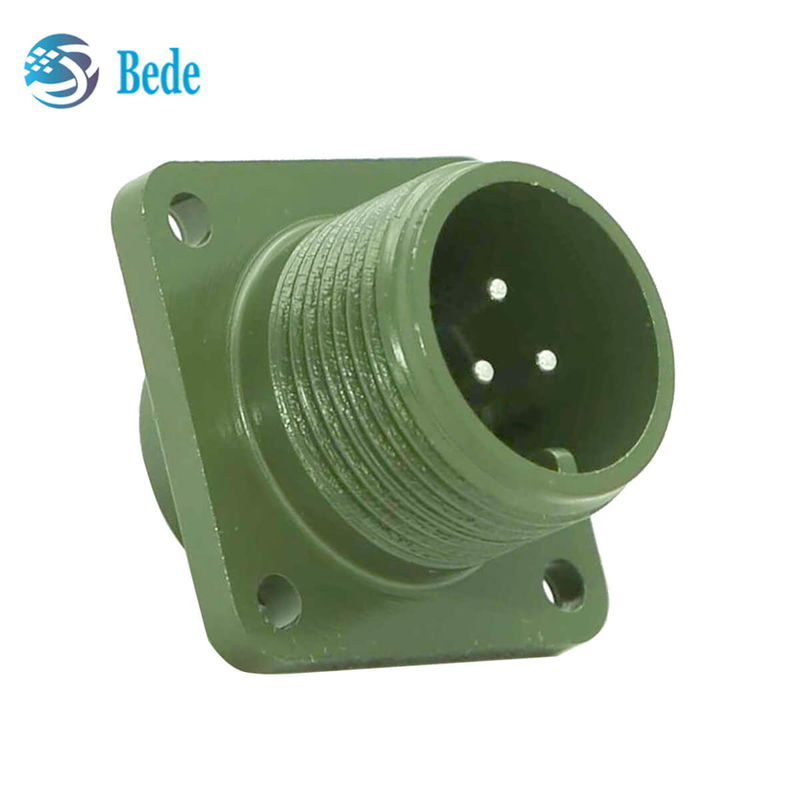

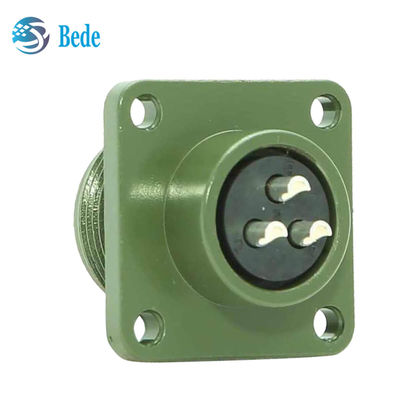

MIL-C-5015-MS3102: Kare flanşlı Kutu montajlı Dişi

MIL-C-5015-MS3106: Düz fiş

MIL-C-5015-MS3108: 90° açılı Fiş

Boyutu MIL-C-5015-3102A

MIL-C-5015 konnektörünün Yerleşim düzeni

Resimde, pim takma yönünden kabuk boyutu 20'nin Yerleşim düzeni / delik grubu sıra kodu numarası gösterilmektedir. Daha fazla bilgiye ihtiyacınız varsa lütfen bizimle iletişime geçin.
