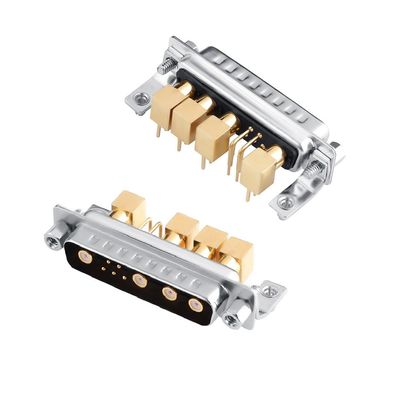

D-Sub Mixed Coaxial Connector RF / Power Righ Angle Conecector 9W4 PCB için

D-Sub Karışık Koaksiyel Konnektör RF / Güç Dik Açılı Konnektör 9W4 PCB İçin

Fonksiyon ve kullanım


   Bu 9W4 karışık DB konnektör, askeri, otomasyon, robotik ve diğer alanlarda kullanılan 5 güç pini ve 4 sinyal pinine sahiptir

Malzeme ve performans

1. Tüm kontak pinleri işlenmiş pirinçten yapılmıştır ve tamamen altın kaplamadır, iyi iletkenliğe ve çok düşük temas direncine sahiptir
2. İzolatör, %30 cam elyaf içeren siyah PBT plastikten yapılmıştır, yangın derecesi UL -94 -V0'a uygundur
3. Gövde, paslanmaya karşı koruma ve güzel görünüm sağlamak için nikel kaplı pirinçten yapılmıştır

Elektriksel veMekanik Özellikler

1. Yüksek Güç Kontak Akımı Derecesi: 10, 20, 30 veya 40 Amper
2. Çalışma Gerilimi: 300V
3. Yüksek Güç Kontak Direnci: Maksimum 10 miliohm
4. Dielektrik Dayanım Gerilimi: 1 dakika boyunca 1000 VAC
5. İzolasyon Direnci: Minimum 2000 kOhm
6. Sıcaklık Derecesi: -55°C ila +125°C
7. Radyo frekansı: 0~3GHz
8. Takma kuvveti: Güç pinleri için 0.2~2 N/pin ve Radyo Frekansı Pinleri için 2~7 N/pin
9. Çıkarma kuvveti:  Güç pinleri için 0.2N/pin ve Radyo Frekansı Pinleri için 0.5 N/pin
10. Dayanıklılık: 500 döngü

Ürün boyutu detayları ve PCB delik düzeni aşağıda gösterildiği gibidir
