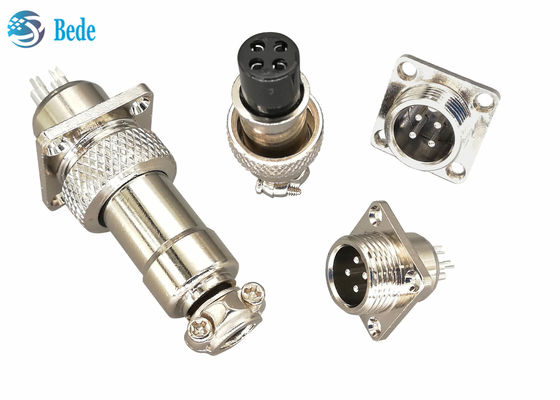

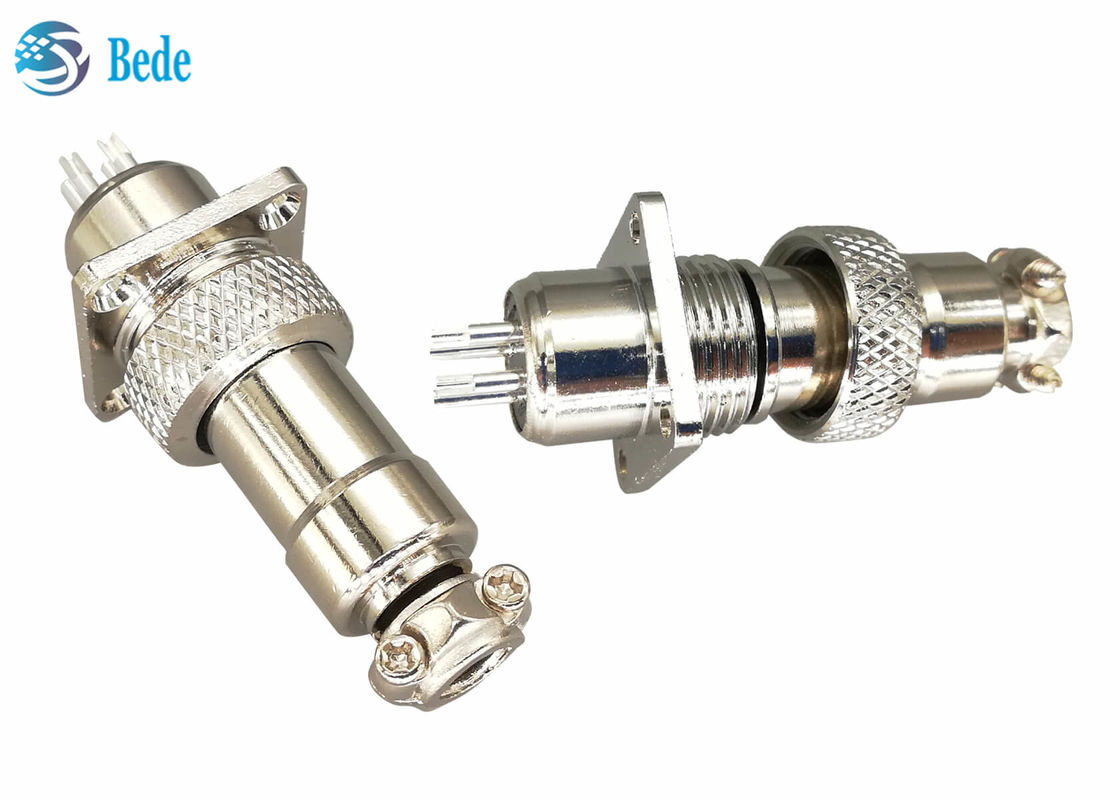

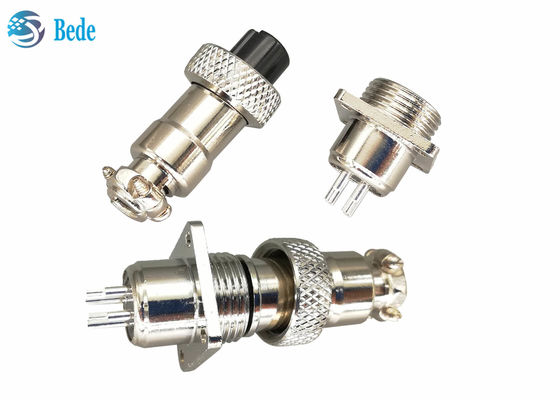

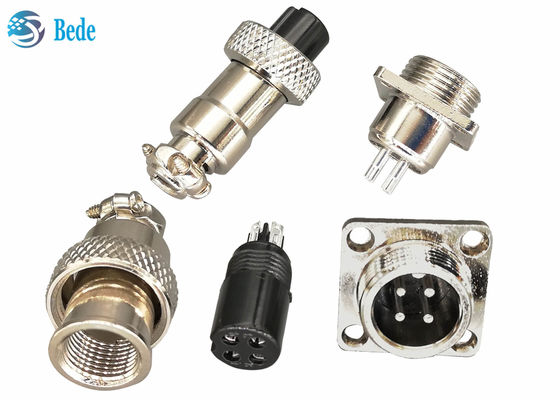

M16 Kare Flange Panel Montaj Bağlantısı ile Dairesel Bağlantı 2 ~ 10 Pin 200V
Açıklama
1Panel montaj ucunda kare flensli kablo-panel bağlantısı,
2Yüksek kaliteli, 1500V gerilimi, 200V çalışma gerilimi,
3Bağlantı iğneleri yüksek iletkenlik ve düşük temas direnci için gümüş kaplama bakırdan yapılır.
4Kablolama yöntemi, dış çapı 7.5 mm ve daha küçük olan kablolar için uygun kaynaklıdır.
5. kabuk malzemesi nikel kaplamalı çinko alaşımıdır, gümüş renk, eğer isterseniz balk rengi mevcuttur
Uyarı: vidalar ile birlikte geliyor, yıkayıcılar, flens montajı için fındıklar, panel kesimi aşağıdaki resme bakınız
Elektriksel veriler
| Tırnaklar |
2 pin 3 pin |
4 pin |
5 pin |
6 7 8 9 10 pin |
| İsimlendirilmiş akım |
7A |
5A |
5A |
4A |
| Çalışma voltajı |
200V |
| Temas direnci |
3mΩ en fazla |
| İzolasyon direnci |
1500MΩ |
| Voltajı kaldırın |
1500V |
| Bağlantı deliği boyutu Φmm |
2.45 |
2.45 |
2.00 |
1.15 |
Her şey tanıdık.
GX16 havacılık konektörü, M16 dairesel konektörleri hakkında, tüm modeller aşağıdaki gibi, lütfen bizimle iletişime geçmekten çekinmeyin veya ilgileniyorsanız daha fazla bilgi edinmek için ürün kataloğuna geri dönün.
1Panel montaj modeli - ön montaj
2. Kablo bağlantısı modeli
3Panel montaj modeli - Arka montaj
4. yuvarlak flensli panel montaj modeli
5. kare flensli panel montaj modeli
6. Rombus flensli panel montaj modeli
7. dirseği iğneli PCB kaynak modeli
8Düz iğneli PCB kaynak modeli
9. panel montaj modeli doğru açı ile - ön montaj
10Su geçirmez kablo doklama modeli
11Su geçirmez panel montaj modeli
12. panel montaj modeli sağ açılı - arka montaj
