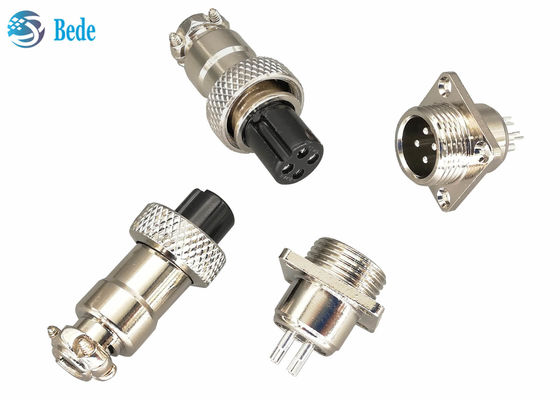

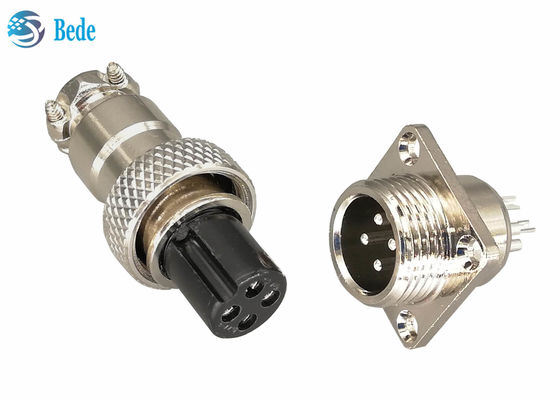

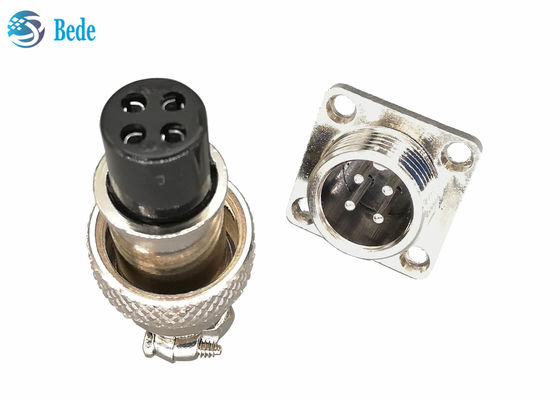

GX16 Uçuş Bağlantısı, Panel Tarzı'na Kare Flange Kablosu 2 ~ 10 Pin
SYapı
1Kadın bağlantı kabı, nikel kaplama zinc alaşımı
2- Dişi ve erkeği bağladıktan sonra sabitlemek için çinko alaşımı ve kauçuk malzemeleri
3Kadın bir bağlantı, siyah bakellit malzemesi.
4Erkek bağlantı, kabuk malzemesi nikel kaplı çinko alaşımıdır.
5- Kontak çubukları, maddeler bakır ve gümüş kaplama.
Uyarı: vidalar ile geliyor, pervane, flens montaj için fındıklar, panel kesim aşağıdaki resme bakınız
Elektriksel veriler
| Tırnaklar |
2 pin 3 pin |
4 pin |
5 pin |
6 7 8 9 10 pin |
| İsimlendirilmiş akım |
7A |
5A |
5A |
4A |
| Çalışma voltajı |
200V |
| Temas direnci |
3mΩ en fazla |
| İzolasyon direnci |
1500MΩ |
| Voltajı kaldırın |
1500V |
| Bağlantı deliği boyutu Φmm |
2.45 |
2.45 |
2.00 |
1.15 |
Her şey tanıdık.
GX16 havacılık konektörü, M16 dairesel konektörleri hakkında, tüm modeller aşağıdaki gibi, lütfen bizimle iletişime geçmekten çekinmeyin veya eğer ilgileniyorsanız daha fazla bilgi için ürün kataloğuna geri dönün.
1. Panel montaj modeli-- ön montaj
2Kablo doklama modeli.
3. Panel montaj modeli - Arka montaj
4Yuvarlak flensli panel montaj modeli
5. Çarşavra flensli panel montaj modeli
6.Rombus flensli panel montaj modeli
7Dirsek iğneli PCB kaynak modeli
8Düz iğneli PCB kaynak modeli
9.Düz açılı panel montaj modeli - ön montaj
10Su geçirmez kablo doklama modeli
11. Su geçirmez panel montaj modeli
12. Panel montaj modeli doğru açıyla - arka montaj
