GX16 Havacılık Bağlantısı Su geçirmez IP68 Panel Montage Stili 2 ~ 10 Pin

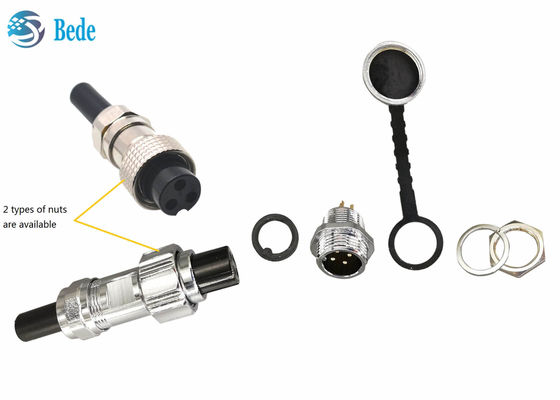

SYapı
1. koruyucu kapağı, çelik parçası çinko alaşımlı malzemedir, plastik parçası kauçuktan
2. O halka, su geçirmezlik için kauçuk
3. erkek bağlantı, nikel kaplama zinc alaşımlı malzeme
4. Kadın konektör, siyah renk bakelte
5. fındık, nikel kaplamalı çinko alaşımı
6. kablonun koruyucu kağıdı, kabloyu su geçirmezlik için 5 adet bir arada tutun.
7. çamaşır makinesi, paslanmaz çelik
8. kadın bağlantı kabı, nikel kaplama zinc alaşımı
9Panel montajı için fındık ve yay yıkama makinesi
10. kontak iğneleri, gümüş kaplamalı tunç
Elektriksel veriler
| Tırnaklar |
2 pin 3 pin |
4 pin |
5 pin |
6 7 8 9 10 pin |
| İsimlendirilmiş akım |
7A |
5A |
5A |
4A |
| Çalışma voltajı |
200V |
| Temas direnci |
3mΩ en fazla |
| İzolasyon direnci |
1500MΩ |
| Voltajı kaldırın |
1500V |
| Bağlantı deliği boyutu Φmm |
2.45 |
2.45 |
2.00 |
1.15 |
Her şey tanıdık.
GX16 havacılık konektörü, M16 dairesel konektörleri hakkında, lütfen bizimle iletişime geçmekten çekinmeyin veya eğer ilgileniyorsanız daha fazla bilgi edinmek için ürün kataloğuna geri dönün.
1. Panel montaj modeli-- ön montaj
2Kablo doklama modeli.
3. Panel montaj modeli - Arka montaj
4Yuvarlak flensli panel montaj modeli
5. Çarşavra flensli panel montaj modeli
6.Rombus flensli panel montaj modeli
7Dirsek iğneli PCB kaynak modeli
8Düz iğneli PCB kaynak modeli
9.Düz açılı panel montaj modeli - ön montaj
10Su geçirmez kablo doklama modeli
11. Su geçirmez panel montaj modeli
12. Panel montaj modeli doğru açıyla - arka montaj
