2 3 4 Pin 500V 25A ile WS20 Dairesel Bağlayıcılar

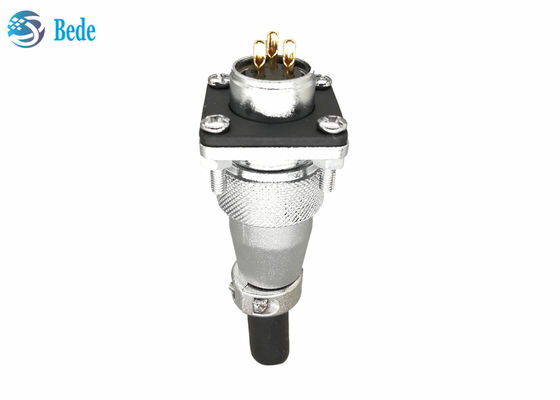

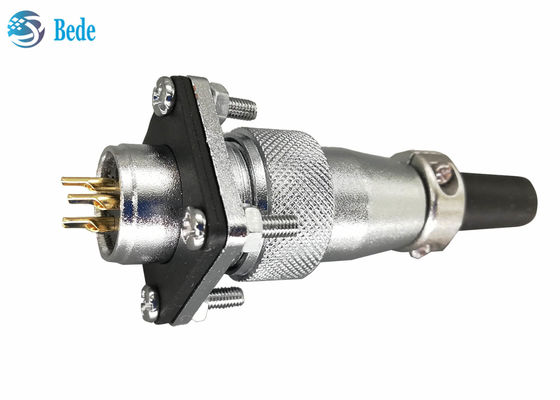

WS20 Kare Flanşlı Konnektörler ve Toz Kapağı 2 3 4 pin 500V 25A

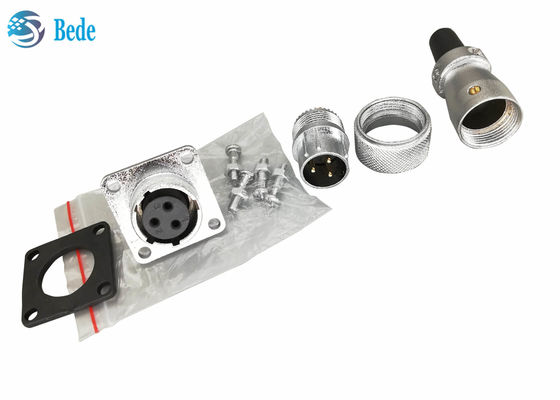

Ürün yapısı

  ​1. Kauçuk pedler ve toz kapağı, aşağıda gösterildiği gibi iki model, gerektiğinde toz kapaklı veya kapaksız

  2. Panel montaj ucu için gövde, krom kaplamalı çinko alaşımı,

  3. Kablolama ucu için gövde, krom kaplamalı çinko alaşımı,

  4. Somun, krom kaplamalı çinko alaşımı, bağlantıdan sonra erkek ve dişiyi sabitlemek için kullanılır

  5. Vidalar, rondelalar ve somunlar, paslanmaz çelik malzeme, panel montajı için kullanılır

  6. Tel için gövde, krom kaplamalı çinko alaşımı,

  7. Kablo koruma kapağı, kauçuk malzeme,

  8. İzolatör, PPS mühendislik plastiği

  9. Kontak pimleri, altın kaplamalı pirinç malzeme

Hızlı detay

• pinler: 2 3 4
• uygulanabilir sıcaklık: -40℃ ~ +75℃
• uygulanabilir tel: 11AWG
• Takma ve çıkarma sayısı: ≥500
• Varsayılan teslimat, aşağıdaki resimdeki A modelidir, B modeli isteniyorsa lütfen bizimle iletişime geçin

Ürün Boyutu

   Kablolama ucu:  ΦD=25.8mm     L=49.5mm        Φd_maks=11.6mm

   Panel montaj ucu: Φd1=M20   D=M22   L=14mm    L1=28mm   L2=23mm

                                     B=22mm    Φd=20.5mm     b=22mm   Φ=3.2mm

Elektriksel veriler
