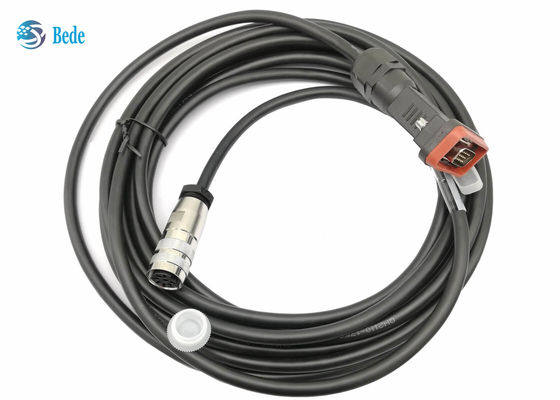

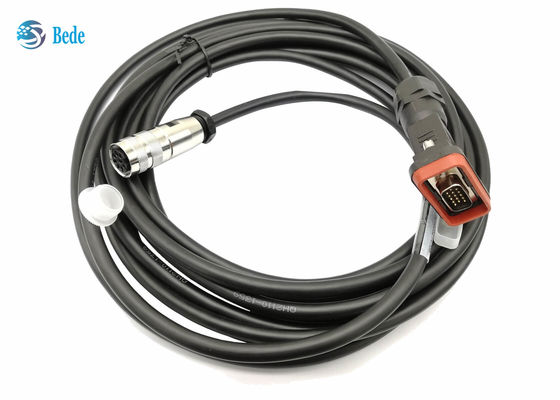

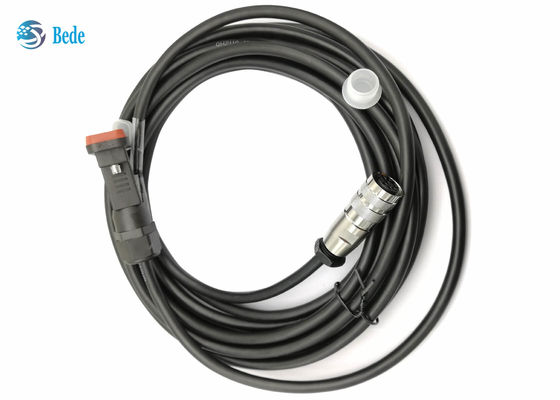

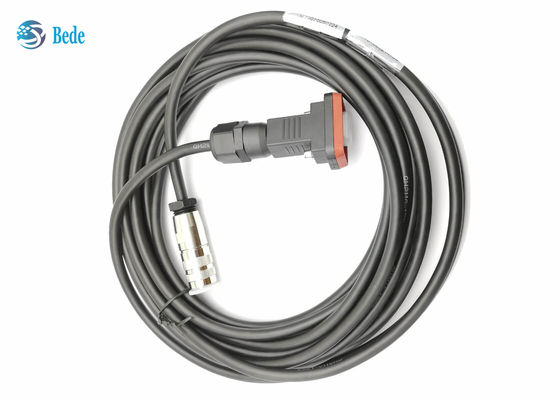

D-Sub 15 Pin Erkekten AISG 8 Pin Dişi AISG Kabloları Anten Baz İstasyonu İçin

Anten baz istasyonu için D-Sub 15 pin erkek - AISG 8 pin dişi AISG kabloları

Açıklama

    Bu AISG kabloları (Anten Arayüz Standartları Grubu), RCU (Uzaktan Kontrol Ünitesi) ve RRU (Uzaktan Radyo Üniteleri) arasında bağlantı kurmak, RET (Uzaktan Elektrikli Eğim) sistemi bileşenlerine veri ve güç sağlamak için kullanılır.  3G, 4G ve 5G ağlarında yaygın olarak kullanılır, özellikle 3G, 4G ve 5G ESC antenleri, kule amplifikatörleri ve baz istasyonu ekipmanları için uygundur.

Avantajları

• Uzunluk, alıcıların farklı gereksinimlerini karşılamak için özelleştirilebilir
• Anten baz istasyonları ile karmaşık ortamlara uygundur,-40°C ~ +85°C
• UV dayanımlı, uzun süreli dış mekan ortamları için uygundur
• Alev geciktirici sınıfı UL94-V0'a uygundur
• Yüksek kaliteli konektörler, eşleşme ömrü 500 kattan fazladır
• Tuz püskürtme testinde 168 saat boyunca anormal bir durum yok

Elektriksel veriler

Kablo hakkında:

1. 4 damarlı kablo, çap 8mm, Alüminyum-Magnezyum alaşımlı koruyucu katmanlı, %85'ten fazla kapsama alanı
2. İç iletken, iyi elektriksel iletkenliğe sahip kalaylı bakır teldir
3. Genel kablo parametreleri aşağıdaki resimde gösterildiği gibidir, bu2 x 0.75mm2(20 AWG) örgülü (güç) 2 x 0.25mm2(23 AWG) bükümlü çift (veri) 6 iletkenli kablo 7mm (0.26 inç) çap
4. maliyeti düşürmek için başka bir düşük standart kablo da sağlıyoruz: 2 x 0.41mm2(21AWG) örgülü (güç) 2 x 0.21mm2(24 AWG) bükümlü çift (veri) 6 iletkenli kablo 7mm (0.26 inç) çap
5. kablo dış ceketi hakkında, görüşleriniz için PU veya PVC malzemeler bulunmaktadır, PU'nun performansı daha iyidir ve PVC'nin fiyatı daha düşüktür

Konektör hakkında:

1.   AISG spesifikasyonuna göre pin ataması.
2.    Dişi pin düzeni DIN EN 61076-2-106:2012-04 varyant 08-a'ya dayanmaktadır. Dişi pinler 2, 4 ve 8, AISG uygulamaları için kullanılmaz, ancak DIN EN 61076-2-106:2012-04 varyant 08-a'ya göre tamamen yüklü erkek konektörlerin takılabilir olması sağlanmalıdır.
3.   Pin 1, yeni yapılar için kullanılmamalıdır, yalnızca eski sürümlerle uyumluluğu korumak için gereklidir.
4. Daha fazla bilgi için AISG C485 V1.1'e bakın
